| 브랜드 이름: | ZR Hi-Tech |
| 모델 번호: | LT-CR-BT0503C |
| MOQ: | 1 |
| Delivery Time: | 4 주 |
| 지불 조건: | T/T |
| 속성 | 값 |
|---|---|
| 제품 이름 | LT-CR 시리즈 온도 보상 크리스탈 발진기 |
| 응용 분야 | 위성 통신, 군사 통신 장비, 기지국, 테스트 및 측정 장비 |
| 특징 | 3단 벨 온도 크리스탈 발진기, 선택적 3상태 제어 기능, 고정밀, 저위상 잡음, 과부하 방지 제품 선택 가능, 과부하 방지 > 30000g |
| 재질 | 알루미늄 |
| 온도 | ±0.05ppm ~±0.5ppm |
| 주파수 범위 | 10MHz~52MHz |
| 전압 | -0.5V/6V |
| 색상 | 검정색 |
10~52MHz 5.2X3.4mm, SMD, 초안정, 고속 워밍업 TCXO
LT-CR-BT0503C는 ZR의 TCXO 라인에 새롭게 추가된 제품입니다. 표준 부품은 -55ºC ~ +95ºC에서 -0.5V /6V의 공급 전압 범위에서 ±0.5ppm ~ ±0.1ppm의 초정밀 안정성을 제공합니다. bt0503c는 온도 보상 중에 선형 주파수 출력을 유지하기 위해 높은 새로 고침 빈도 또는 주파수 보정 빈도를 사용합니다. 5.2mm x 3.4mm x 1.6mm 세라믹 패키지와 1,000개 또는 3,000개 릴 옵션은 위성 통신, 군사 통신 장비, 기지국, 테스트 및 측정 장비에 이상적인 구성 요소입니다.
전기/광학 특성 (Ta=25℃± 3℃)
| 항목 | 사양 | 조건 |
|---|---|---|
| 부품 번호 | LT-CR-BT0503C | |
| 주파수 범위 | 10MHz~52MHz | |
| 작동 전압 | -0.5V / 6V | |
| 작동 전류 | / | |
| 작동 온도 범위 | -55℃~+95℃ | |
| 온도에 따른 주파수 안정성 | ±0.3ppm~±1.0ppm | -40℃~+85℃ |
| 기준 온도 초기 정확도 | ±0.5ppm | 출하 시, 공칭 EFC, +25℃ |
| 출력 파형 | CMOS, 클립 사인파 | |
| 출력 부하 | 50Ω | |
| 출력 전력 | / | |
| 고조파 | / | |
| 스트레이 | / | |
| 위상 잡음(일반) | <-140dBc@10MHz <-135dBc@10MHz@12.8MHz~20MHz <-130dBc@10MHz@12.8MHz~20MHz @20.48MHz~38.4MHz <-125dBc@10MHz@12.8MHz~20MHz @20.48MHz~38.4MHz@≥40MHz | |
| 가속도 감도 | / | |

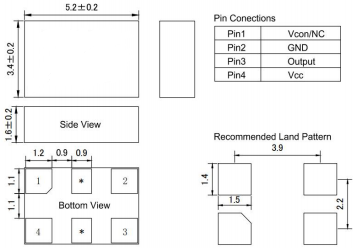

| 치수 | 5.2×3.4×1.6mm |
