LT-DC Series 20dB Directional Coupler 12.4 to 18.4 GHz 20 Watts Output Power

LT-DC 시리즈 20dB 방향 결합기 12.4 ~ 18.4 GHz 20 와트 출력

제품 소개 - 방향 결합기
  • 강조하다

    20 와트 출력 전력 방향 결합기

    ,

    12.4~18.4 GHz 방향 결합기

    ,

    20dB 방향 결합기

  • Place of Origin
    CHINA
  • 브랜드 이름
    ZR Hi-Tech
  • Model Number
    LT-DC20-120184S
  • 문서
    제품 설명서 PDF
  • 최소 주문 수량
    1
  • 포장 세부 사항
    판지 패킹
  • Delivery Time
    4 weeks
  • Payment Terms
    T/T,D/A,D/P

LT-DC 시리즈 20dB 방향 결합기 12.4 ~ 18.4 GHz 20 와트 출력

  • LT-DC Series 20dB Directional Coupler 12.4 to 18.4 GHz 20 Watts Output Power
가격 받기 지금 연락
LT-DC 시리즈 20dB 방향 결합기 12.4 ~ 18.4 GHz 20 와트 출력
제품 개요

고성능 20dB 방향 결합기, 12.4~18.4GHz 주파수 범위에서 작동하며 뛰어난 방향성과 전력 처리 기능을 갖는다.

주요 특징
  • 20dB 방향 결합기 ±0.5dB 결합 정확도
  • 정확한 신호 측정에 필요한 방향성 > 13 dB
  • 넓은 주파수 범위: 12.4~18.4 GHz
  • 낮은 VSWR: < 1.45최소 신호 반사
  • 높은 전력 처리: 최대 50 와트 (CW)
  • CE, RoHS 및 REACH 규격의 준수
  • 품질보장을 위한 1년 보증을 포함합니다.
상세 설명

LT-DC20-120184S 방향 결합기는 SMA 여성 커넥터를 갖추고 있으며 13 dB 최소 방향성과 1.451 최대 VSWR. Ku-밴드 주파수 범위에서 정밀 응용 프로그램에 설계 된 이 구성 요소는 환경 규정을 완전히 준수합니다.

기술 사양
매개 변수 사양 조건
부문 번호 LT-DC20-120184S
주파수 범위 12.4~18.4 GHz
결합 20±0.5 dB
임페던스 50오엄
주선 VSWR 1.451 최대
결합 VSWR 1.451 최대
삽입 손실 0최대 0.6 dB
주파수 균형 1최대 0.4 dB
지침 13 dB 미니
입력 전력 50W
커넥터 SMA 여성
무게 40g
차원 31.8×15.9×12.7mm
사용자 정의 사양을 위해, 우리의 기술 팀과 직접 연락하십시오.

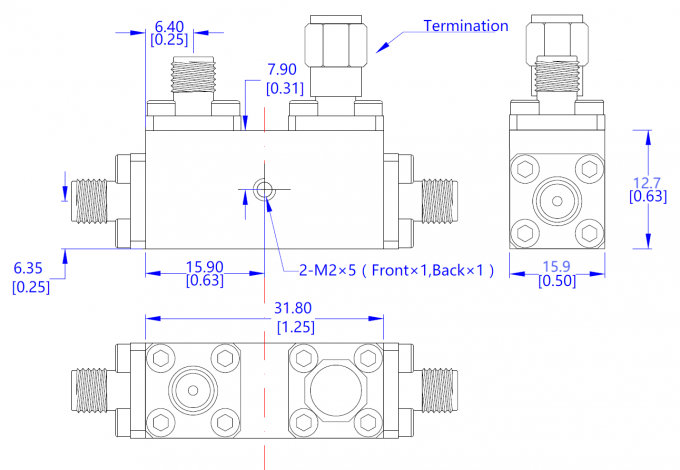

윤곽 그림
Technical drawing of LT-DC20-120184S directional coupler showing dimensions 31.8×15.9×12.7 mm
