2~26.5 GHz 20 와트 LT-DC 시리즈 20dB 방향 결합기
2 to 26.5 GHz 20 Watts LT-DC 시리즈 20dB 지향성 결합기
주요 특징
- 고성능 20dB 지향성 결합기
- 정확한 신호 측정을 위한 지향성 > 14 dB
- 광대역 주파수 범위: 2 ~ 26.5 GHz
- 낮은 VSWR최소 신호 반사를 위한 < 1.5:1
- 일관된 결합: 20±0.5 dB
- 높은 전력 처리: 20 Watts (CW)
- CE, RoHS 및 REACH 표준 준수
- 1년 제조업체 보증 포함
제품 설명
ZR의 LT-DC20-020265S 지향성 결합기는 2 ~ 26.5 GHz의 광범위한 주파수 범위에서 뛰어난 성능을 제공합니다. 20dB 결합 및 14 dB 최소 지향성을 갖춘 이 구성 요소는 우수한 VSWR 특성(최대 1.5:1)을 유지하면서 정확한 신호 샘플링을 보장합니다. 견고한 설계는 최대 20 Watts의 연속파 전력을 지원하며 안정적인 연결을 위해 SMA 암 커넥터를 특징으로 합니다. RoHS 및 REACH를 포함한 환경 규정을 완벽하게 준수합니다.
기술 사양
| 매개변수 | 사양 | 조건 |
|---|---|---|
| 부품 번호 | LT-DC20-020265S | |
| 주파수 범위 | 2 ~ 26.5 GHz | |
| 결합 | 20±0.5 dB | |
| 임피던스 | 50 Ohms | |
| 메인 라인 VSWR | 최대 1.5:1 | |
| 결합 VSWR | 최대 1.5:1 | |
| 삽입 손실 | 최대 1.0 dB | |
| 주파수 균형 | 최대 1.0 dB | |
| 지향성 | 최소 14 dB | |
| 입력 전력 | 20 W | |
| 커넥터 | SMA 암 | |
| 무게 | 80 g | |
| 치수 | 57.2×17.8×12.7 mm |
참고: 요청 시 맞춤형 사양을 사용할 수 있습니다. 맞춤형 솔루션은 문의하십시오.

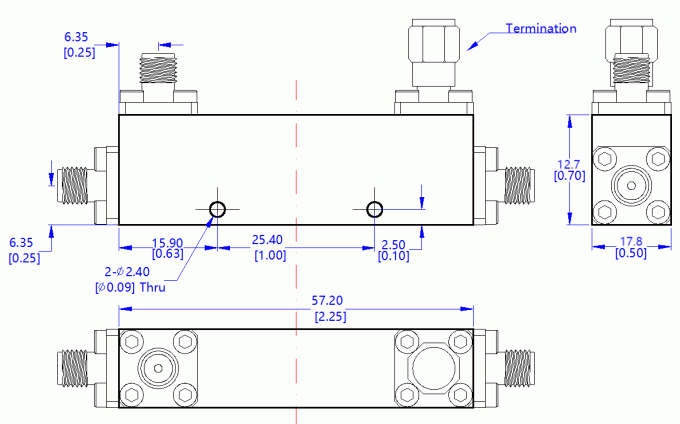

개략도
